Produktbeschreibung
UL/FM flanschte NRS-Elastischer Absperrschieber des Keil-NRS und fugte
UL/FM flanschte NRS-Elastischer Absperrschieber des Keil-NRS und fugte
NRS NICHT STEIGENDES STAMM Absperrschieber-Modell: Z45-300
Elastisches gesetzt - geflanschte Enden

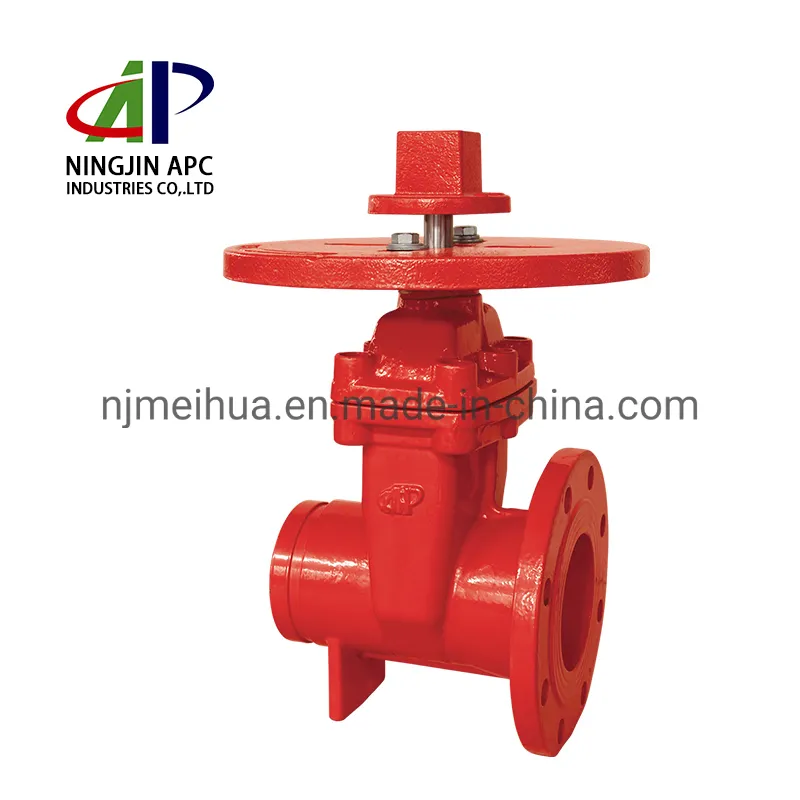

UL/FM Pfosten-Anzeiger-Flanschanschluß NRS Absperrschieber
Technische Merkmale
- Normaler Druck: 175psi, 200psi, 250psi, 300psi
- Flansch-Standard: ASME/ANSI B16.1 Kategorie 125 oder ASME/ANSI B16.42 Kategorie 150 oder BS EN1092-2 PN16 oder GB/T9113.1
- Grö ß En: ½ 2" , 3" , 4" , 5" , 6" , 8" , 10" , 12"
- Vertraulicher Standard: ASME B16.10
- Zustimmungen: UL, CUL, FM, , ANSI 61 u. 372
- Maximaler Funktions-Druck: 21 STAB/300 P/in (maximaler Prü Fungs-Druck: 600 P/IN)
- Maximale Arbeitstemperatur: 0° C zu 80° C
- Innen- des geklebten Epoxy-Klebers des Schmelzverfahrens passt sich ü Berzogenes und Auß En-RAL3000 an AWWA C550 an
- Npt-Stecker auf Karosserie
- Qualitä Ts-Edelstahlstamm
- Mit und ohne Pfosten-Flansch erhä Ltlich sein.
- Entwurf und Materialien werden Ä Nderung ohne irgendeinen Begriff unterworfen
Materielle Liste des UL/FM Pfosten-Anzeiger-Flanschanschluß NRS Absperrschiebers
Bauteil | Material | Bedingung |
Karosserie | Duktiles Eisen | A536 65-45-12 |
Keil | Duktiles Eisen, EPDM eingekapselt | |
Keil-Mutter | Edelstahl | AISI 304 |
Stamm | Edelstahl | AISI 420 |
Mü Tze | Duktiles Eisen | A536 65-45-12 |
Dichtung | Gummi | EPDM |
Verpackung | Graphit | Handels |
Flansch | Duktiles Eisen | A536 65-45-12 |
Joch-Mutter | Bronze | B62 C83600 |
Handrad | Duktiles Eisen | A536 65-45-12 |
Handrad-Mutter | Duktiles Eisen | A536 65-45-12 |
Npt-Stecker | Melleable Eisen | Handels |
Flansch-Schraube | Edelstahl | AISI 316 |
Mü Tze-Schraube | Kohlenstoffstahl | A307 B |
