Produktbeschreibung

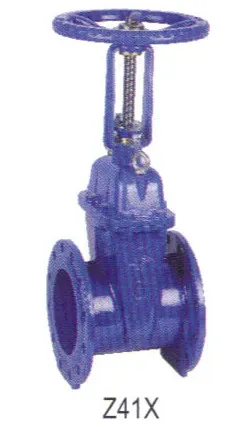

DUKTILE EISEN-ABSPERRSCHIEBER NRS PN16 GEBOHRT, UM D-BAUMUSTER VERZULEGEN: Z45X
DN | PN | Abmessungen (mm) | ||||||||
lnch | mm | L | H | D | D1 | d | C | T | Nd | |
2 " | 50 | 10/16 | 178 | 218 | 165 | 125 | 99 | 19 | 3 | 4-Φ19 |
2.5 " | 65 | 10/16 | 190 | 232 | 185 | 145 | 118 | 19 | 3 | 4-Φ19 |
3 " | 80 | 10/16 | 203 | 281 | 200 | 160 | 132 | 19 | 3 | 8-Φ19 |
4 " | 100 | 10/16 | 229 | 316 | 220 | 180 | 156 | 19 | 3 | 8-Φ19 |
5 " | 125 | 10/16 | 254 | 393 | 250 | 210 | 184 | 19 | 3 | 8-Φ19 |
6 " | 150 | 10/16 | 267 | 420 | 285 | 240 | 211 | 19 | 3 | 8-Φ23 |
8 " | 200 | 10 | 292 | 490 | 340 | 295 | 266 | 20 | 3 | 8-Φ23 |
16 | 12-Φ23 | |||||||||
10 " | 250 | 10 | 330 | 626 | 405 | 350 | 319 | 22 | 3 | 12-Φ23 |
16 | 355 | 12-Φ28 | ||||||||
12 " | 300 | 10 | 356 | 722 | 460 | 400 | 370 | 24.5 | 4 | 12-Φ23 |
16 | 410 | 12-Φ28 | ||||||||
14 " | 350 | 10 | 381 | 800 | 520 | 460 | 428 | 26.5 | 4 | 16-Φ23 |
16 | 470 | 16-Φ28 | ||||||||
16 " | 400 | 10 | 406 | 870 | 580 | 515 | 480 | 28 | 4 | 16-Φ28 |
16 | 525 | 16-Φ31 | ||||||||
18 " | 450 | 10 | 650 | 1150 | 640 | 565 | 548 | 30 | 4 | 20-Φ28 |
16 | 585 | 20-Φ31 | ||||||||
20 " | 500 | 10 | 700 | 1250 | 715 | 620 | 609 | 31.5 | 4 | 20-Φ28 |
16 | 650 | 20-Φ34 | ||||||||
24 " | 600 | 10 | 800 | 1350 | 840 | 725 | 720 | 6 | 4 | 20-Φ31 |
16 | 770 | 20-Φ37 |
